电泳生产线常见漆膜缺陷的原因及排除方法

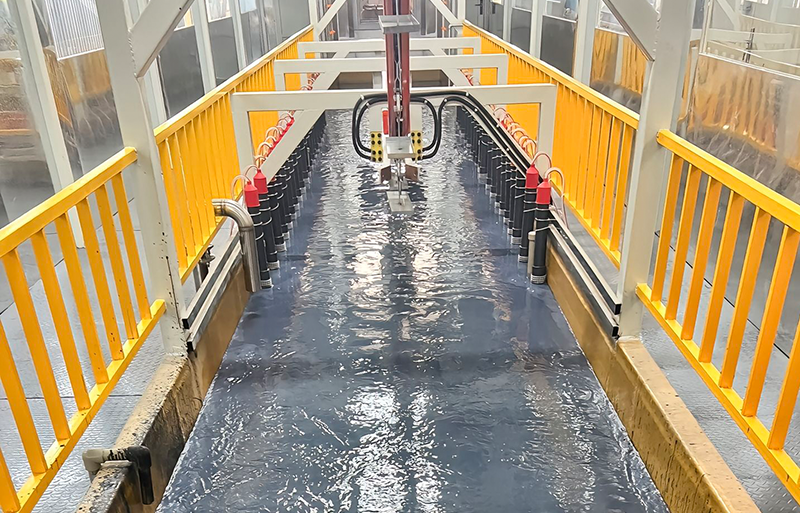

在实际运行中，电泳生产线偶尔会出现缩孔、针孔、橘皮、水痕等漆膜缺陷。这些问题不仅影响外观，更可能降低涂层的防护性能。准确分析缺陷产生的根源，并采取针对性措施，是电泳生产线技术人员必须掌握的技能。下面列举几种高频缺陷及其排查路径。

缩孔表现为漆膜表面出现火山口状的小凹陷，中心往往有未被润湿的点。其常见原因有：前处理脱脂不净、压缩空气带油、工件表面残留硅酮或矿物油。解决方法是检查脱脂槽液浓度和温度，更换污染滤袋，避免使用含硅的消泡剂或防锈油。另外，电泳槽液本身若受到油污污染，可通过打捞浮油、增加循环过滤频次来改善。

针孔是细小如针尖的穿透性小孔，多因气体滞留或槽液气泡破裂所致。产生原因包括：电泳电压过高导致电解反应剧烈，产生氢气；槽液循环不足，气泡附着在工件表面；工件入槽速度过快，卷入空气。对策是适当降低电压，检查循环泵和管道是否漏气，调整输送机速度使工件倾斜入槽，并在槽液表面安装消泡喷淋装置。

橘皮指漆膜表面呈现类似橘子皮的不规则起伏，影响光泽度。通常由漆膜流平性差引起，可能因素有：槽液温度偏低、溶剂含量不足、烘干升温过快或湿膜过厚。可尝试将槽温升至工艺上限，补加助溶剂，降低固体分，同时调整烘干炉的升温曲线，避免溶剂瞬间挥发导致表干。

水痕表现为烘干后留下的不规则斑纹或水渍，常见于水平面或凹槽处。根源在于后冲洗后工件表面未完全沥干，残留水滴在烘烤时蒸发留下杂质印记。改进措施包括：增加沥水时间或吹气装置，检查纯水洗的电导率是否超标，优化工件挂放角度，防止兜水。

颗粒是漆膜中嵌入的异物凸点。可能来自前处理的焊渣、打磨粉尘，也可能是电泳槽液中的老化凝聚物或外界灰尘。对策：加强前处理后的吹扫，定期清洗电泳槽的过滤袋或更换滤芯，检查车间正压送风系统，避免环境扬尘。对于顽固颗粒，可增设离线式超滤装置循环净化槽液。

膜厚不均表现为工件不同区域厚度差异过大，通常与电场分布和极间距有关。可调整阳极位置和数量，对异形件加装辅助电极，降低电压并延长电泳时间，或提高槽液固体分以改善泳透力。

建立缺陷记录本，将每次异常现象与当时的工艺参数、原材料批次、设备状态关联起来，有助于形成故障数据库。电泳生产线的质量控制重在预防，通过定期挂板试验和参数巡检，可以将多数缺陷消灭在萌芽阶段。
