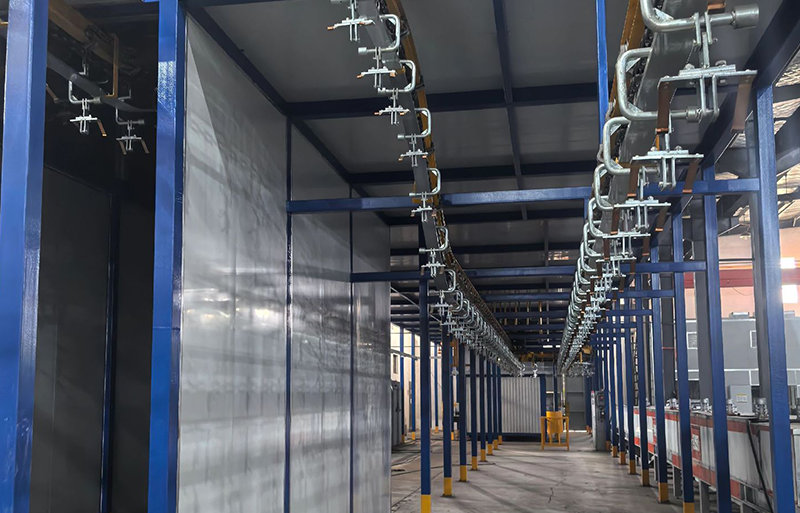

电泳生产线的前处理工艺对涂层质量的关键影响

在电泳生产线中，前处理工序往往被视为决定涂层寿命的基石。许多用户只关注电泳槽本身，却忽略了工件表面的初始状态。实际上，即使采用性能优异的电泳漆，如果前处理不当，也无法获得理想的附着力与耐腐蚀性能。因此，深入理解前处理各环节的作用，对于优化电泳生产线的整体效能至关重要。

前处理的目标是去除工件表面的油脂、锈蚀、氧化皮及灰尘，并形成一层均匀的化学转化膜（如磷化膜或锆系薄膜）。典型的前处理流程包括：预脱脂、主脱脂、水洗、表调、磷化、纯水洗等步骤。每个工位的工艺参数，如温度、时间、浓度及喷淋压力，都需要根据工件的材质和油污程度进行精确设定。

脱脂是前处理的第一关。如果除油不净，残留的油污会阻碍电泳漆与金属基体的直接接触，导致缩孔、针孔或附着力下降。常见的脱脂剂有碱性或中性类型，配合加热和机械搅拌，能有效乳化、分散油脂。脱脂后需充分水洗，避免清洗剂带入后续槽液造成污染。

磷化或硅烷化处理则是提升防腐性能的关键。磷化膜能增加工件表面的微观粗糙度，为电泳漆提供机械锚定点，同时自身具备一定的绝缘性和耐蚀性。在电泳生产线上，常用低温锌系磷化工艺，其生成细腻、致密的磷化晶体。若磷化膜过厚、疏松或结晶粗大，反而会削弱涂层结合力。因此，需要严格控制促进剂浓度、酸比和温度，通过定期检测槽液参数来保证膜重稳定在合理范围。

纯水洗的质量同样不可忽视。进入电泳槽前的最后一道水洗必须使用电导率低于50μS/cm的纯水，以防止自来水中的钙、镁、氯离子带入电泳槽，导致槽液稳定性下降或产生缩孔、水痕等缺陷。有些高端电泳生产线还设有新鲜纯水喷淋工位，进一步确保工件表面洁净。

总之，电泳生产线的管理者应将前处理视为一个整体系统，而非孤立环节。通过日常点检、化学滴定分析和试片挂板试验，及时发现并解决脱脂不净、磷化挂灰、水洗污染等问题。只有前处理质量稳定，后续电泳才能发挥出应有的防护效果，确保产品在严苛环境下长期不生锈、不起泡。
